Cette page présente un ordre de montage des composants pour une carte électronique.
Il est possible de ne pas respecter cet ordre, mais cela peut compliquer l’assemblage de certains composants.
Les couleurs indiquent le type de composants : CMS (bleu),
Traversants (vert), Virtuels / câbles (violet),
Autres / mécaniques / finitions (gris).
Niveau 0 — CMS (QFN, DNF, refusion)
Placer et souder les composants CMS complexes nécessitant une refusion.
Niveau 1 — CMS RLC(D) & LEDs

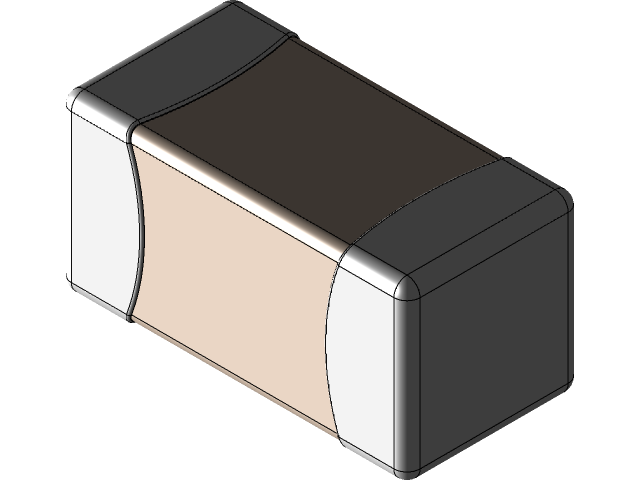

Résistances, condensateurs, bobines, diodes et LEDs CMS.
Niveau 2 — Circuits intégrés CMS
Microcontrôleurs et autres CI CMS.
Niveau 3 — Connecteurs / boutons / potentiomètres CMS

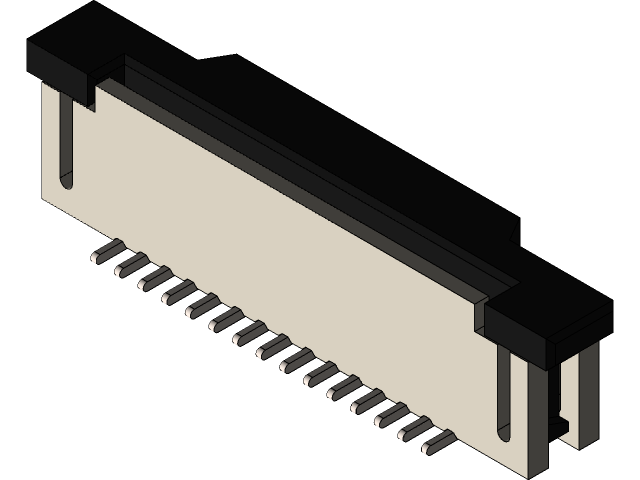

Connecteurs et boutons montés en surface.

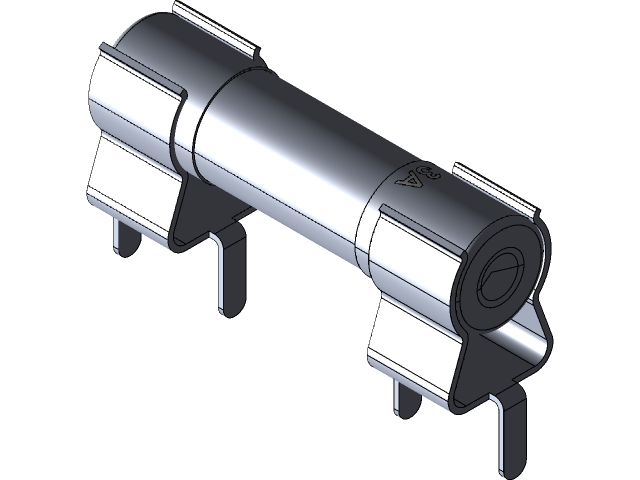

Niveau 4 — Supports CI / Batteries / Supports fusibles
Supports DIP et logements de batterie.
Niveau 5 — Composants traversants RLC(D) & LEDs

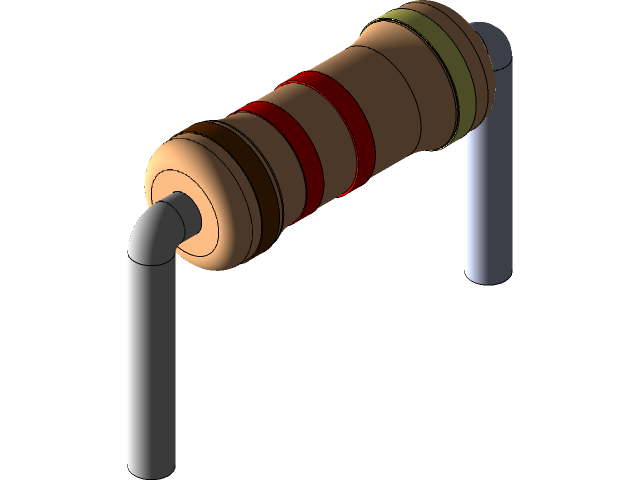

Résistances, condensateurs, bobines, diodes et LEDs traversants.

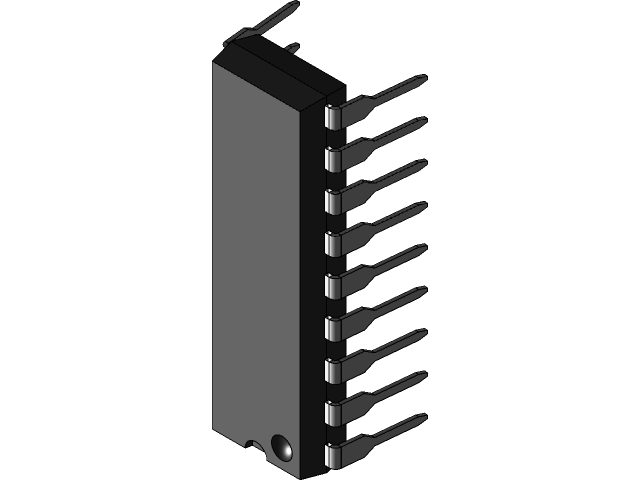

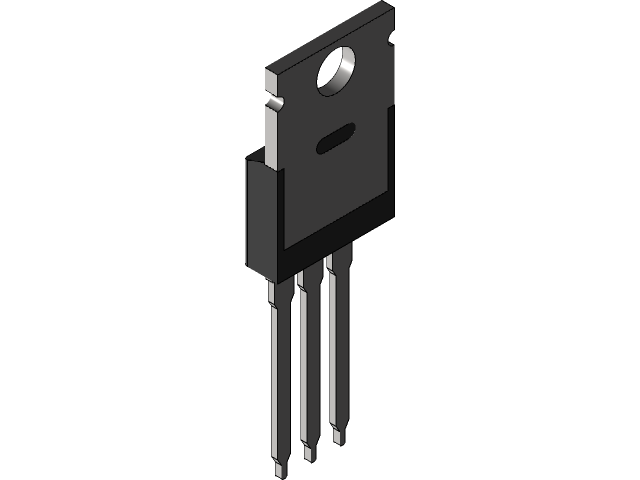

Niveau 6 — Circuits intégrés / transistors / quartz traversants
Composants actifs traversants.

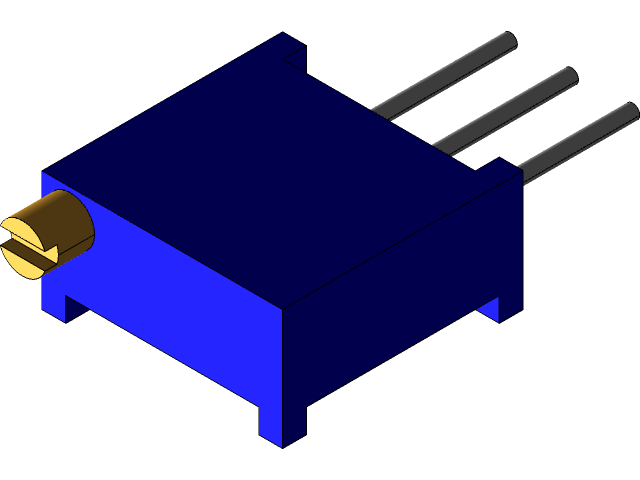

Niveau 7 — Connecteurs / boutons traversants / potentiomètres
Connecteurs et borniers traversants.
Niveau 8 — Trous de montage
Fixations mécaniques et entretoises.
Niveau 9 — Points de test
Ces points de tests servent à mesurer des signaux. Il n’y a rien à monter sur les empreintes.
Niveau 10 — Mesure de courant
Ces points de tests servent à mesurer des courants. Il n’y a rien à monter sur les empreintes.
Niveau 11 — Composants virtuels

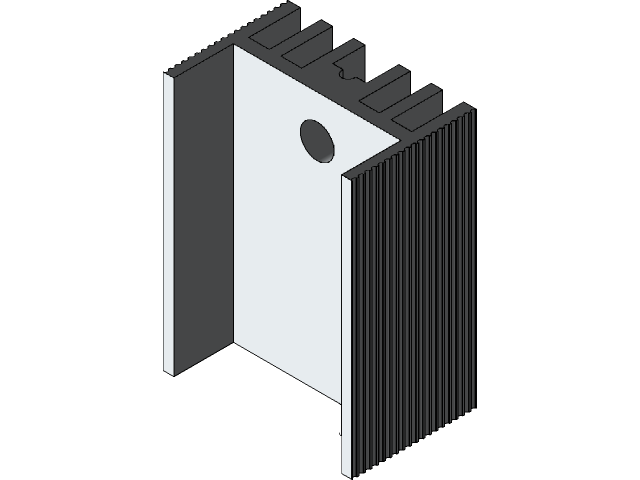

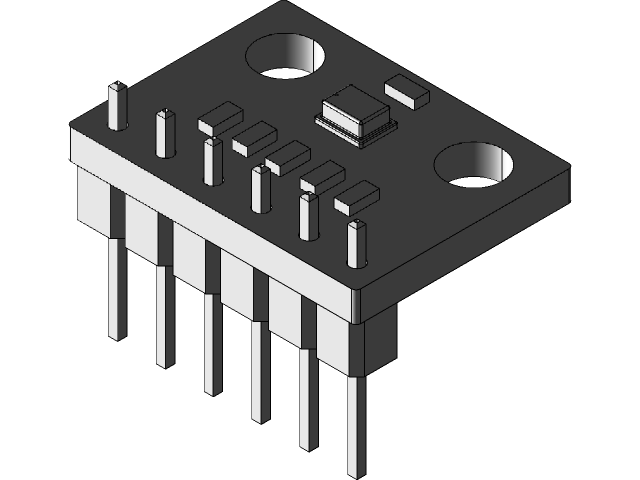

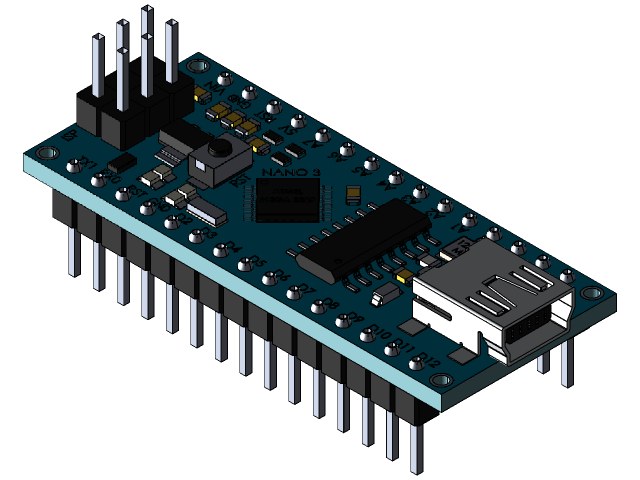

Capteurs, dissipateurs, CI sur support, jumpers.
Niveau 12 — Câbles (JST, Dupont…)
Installer les câbles et nappes de connexion en dernier.

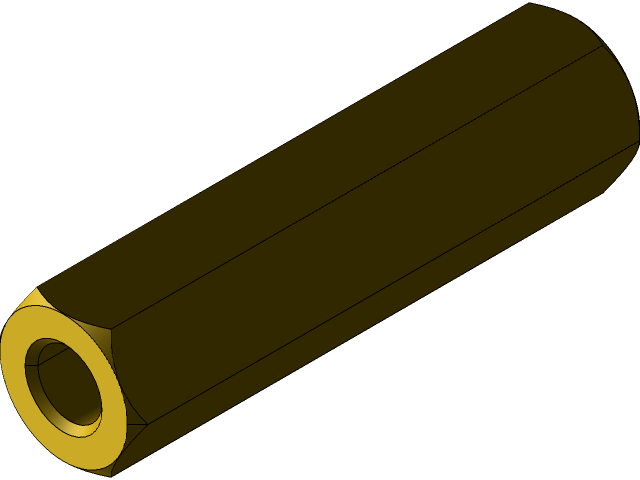

Niveau 13 — Vis, écrous, entretoises
Finaliser la carte avec les éléments mécaniques.
Niveau 14 — PCB / PCBA
Vérification finale du circuit assemblé.
Niveau 15 — Autres (étiquettes, marquages…)
Apposer les étiquettes et marquages finaux.
